TRONCA QUADROTTI S 47

Categoria:

Descrizione

Slider

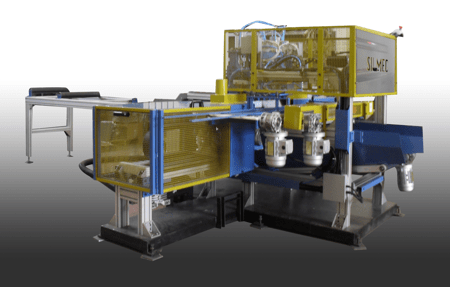

DESCRIZIONE MACCHINA



Macchina automatica per la troncatura TRASVERSALE dei quadrotti e successiva introduzione automatica degli stessi nelle sezionatrici “CANTONALI”; composta da:

  • Rulliera per carico quadrotti.
  • N° 6 pinze in entrata comandate da motore BRUSHLESS.
  • Carrello per movimentazione lama comandato da motore BRUSHLESS.
  • Lama circolare per la troncatura dei quadrotti.
  • N° 6 pinze in uscita a guida lineare a ricircolo di sfere per la fuoriuscita dei prodotti tagliati, comandati da motore BRUSHLESS.
  • Spingitore dei quadrotti per l’inserimento in macchina successiva.
  • Nastro per fuoriuscita scarti.
  • Cambio misure elettronico tramite pannello touch-screen.
  • Quadro di comando completo di apparecchiature elettriche e gestita da un (PLC) per il comando e la gestione di tutte le funzioni del ciclo di lavoro con azionamenti per comando motore BRUSHLESS.





  • CARATTERISTICHE TECNICHE

MODELLO                                                                                        TRONCA QUADROTTI

FUNZIONAMENTO                                                                           ELETTRICO

TENSIONE DI ALIMENTAZIONE                                                      400V. –50HZ

POTENZA INSTALLATA                                                                  11 KW

DIMENSIONE DEI CANTONALI

LUNGHEZZA MINIMA QUADROTTI                                                  mm 60

LUNGHEZZA MASSIMA QUADROTTI                                              mm 300

SEZIONE MINIMA QUADROTTI                                                       mm 25×25

SEZIONE MASSIMA QUADROTTI                                                   mm 45×45



SEGA CIRCOLARE



DIAMETRO/FORO/SPESSORE/N°DENTI                              mm350/70/3.5/Z84



MOTORI



MOTORE SEGA CIRCOLARE                                                     2800 G/1’ – 3 HP

MOTORE CARRELLO SEGA                                                   22 Nm 3000 G/1’

MOTORE PINZE INFERIORI                                                  6 Nm 3000 G/1’

MOTORE PINZE ESTRATTORE                                            6 Nm 3000 G/1’



ARIA COMPRESSA

CONSUMO ARIA COMPRESSA                                                       NL/1’ 230

PRESSIONE DI ESERCIZIO                                                             bar   6

PRODUZIONE ORARIA

Pz/h                                                                                               fino a 12’000
